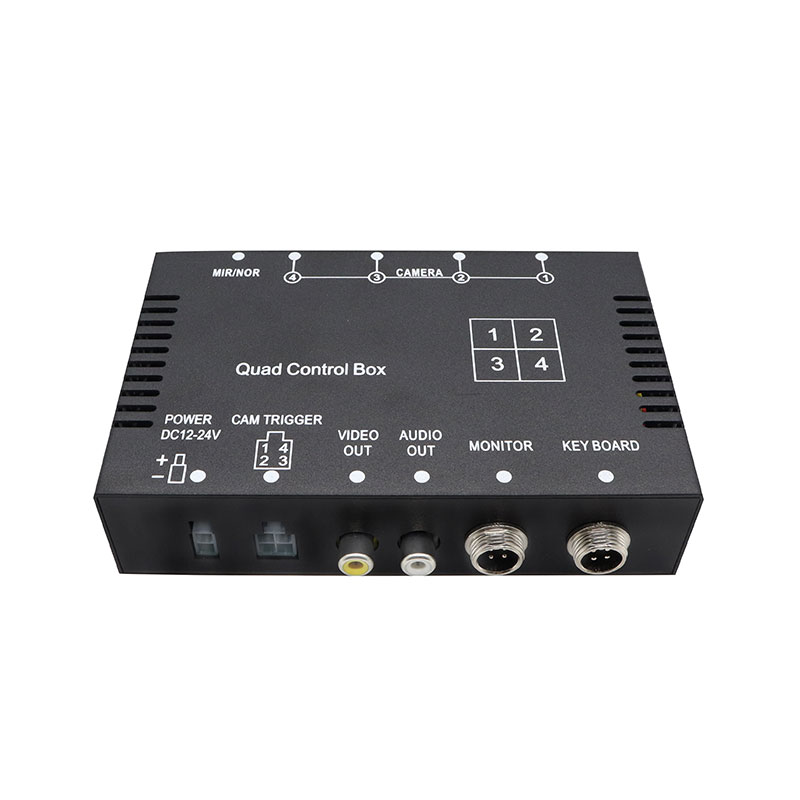

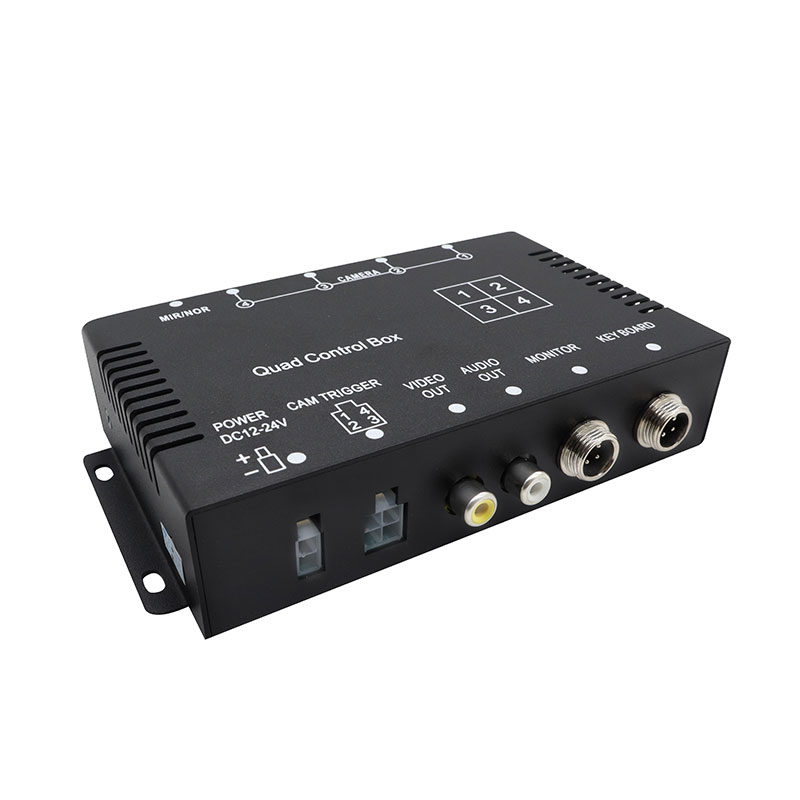

4CH videokontrolboks til køretøjer til multikameraskærm og kameraskift

I stedet for at forbinde flere kameraer direkte til separate kontrolenheder, giver controlleren 4 kameraindgange i en kompakt enhed, hvilket gør det muligt at vælge forskellige kameravisninger og vise dem gennem en køretøjsmonitor. Systemet understøtter fire CVBS-bilkameraer og kan automatisk opdele eller skifte videovisning i overensstemmelse med den valgte driftstilstand. Hvert kamera kan udløses separat, mens systemet automatisk kan vise det tilsvarende kamera i fuld skærm, når et triggersignal aktiveres.  Hver kanal understøtter uafhængige spejl/normale billedindstillinger, hvilket gør systemet velegnet til forskellige kamerainstallationspositioner. Efter at et triggersignal er annulleret, kan systemet forsinke billedreturn i ca. 2 sekunder, før det vender tilbage til den forrige visningstilstand. Dette gør produktet velegnet til omskiftning af køretøjskameraer, bakkamerasystemer, multikameraovervågning og videosystemer til erhvervskøretøjer.

Produktegenskaber

1. 4CH Multi-Camera Input

Controlleren understøtter fire CVBS-kameraindgange, hvilket gør det muligt at integrere flere bilkameraer i ét videoovervågningssystem.

Det kan forbindes med:

• Forreste kamera
• Bakkamera
• Venstre side kamera
• Højre side kamera

Dette gør den velegnet til køretøjsovervågningssystemer med 4 kameraer.

2. Automatisk kameraskift

Når et triggersignal aktiveres, kan det tilsvarende kamera automatisk skifte til fuldskærmsvisning.

Denne funktion er nyttig til applikationer som:

• Aktivering af bakkamera
• Blinklys overvågning
• Aktivering af sidekamera
• Dør- eller speciel køretøjsovervågning

3. Individuel triggerkontrol

Hvert kamera kan udløses separat. Brugeren kan vælge en hvilken som helst af de fire kamerakanaler gennem triggerledningen eller manuel betjening, hvilket giver fleksibel kontrol til forskellige køretøjskonfigurationer.

4. Konfigurerbar kameraprioritet

Systemet understøtter skærmprioritetsindstillinger for: CAM1 / CAM2 / CAM3 / CAM4. Dette giver installatøren mulighed for at definere, hvilket kamera der skal have prioritet, når der modtages flere triggersignaler.

5. Flere videostikmuligheder

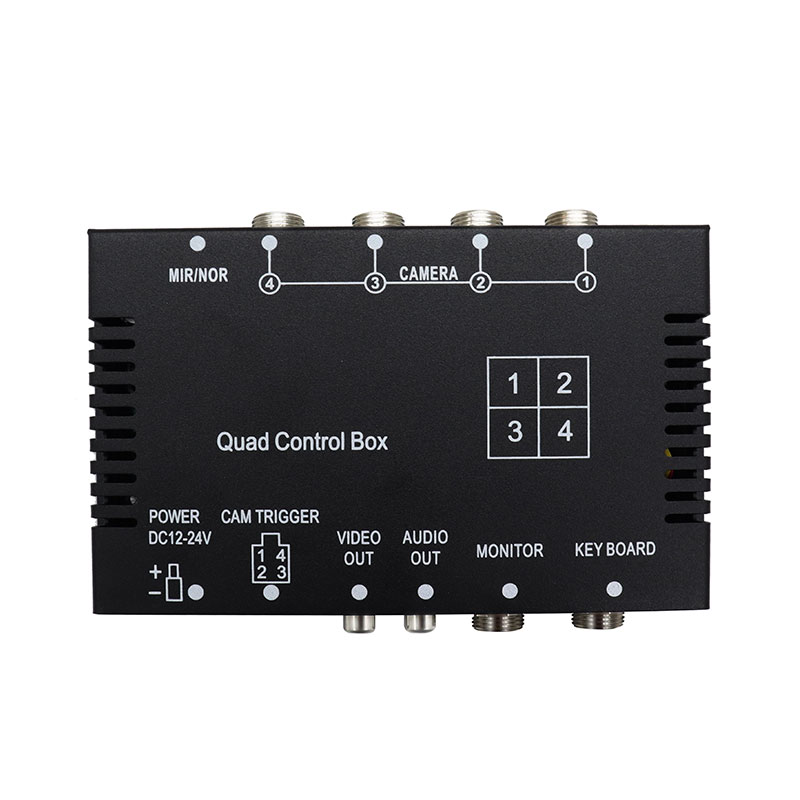

Videoudgang er tilgængelig via: RCA / 4P Aviation Connector. Dette giver fleksibilitet til integration med forskellige køretøjsmonitor- og kameraledningssystemer.

Produktparametre

Produkttype: D1 4CH videokontrolboks til køretøjer

Kamera input: 4CH CVBS

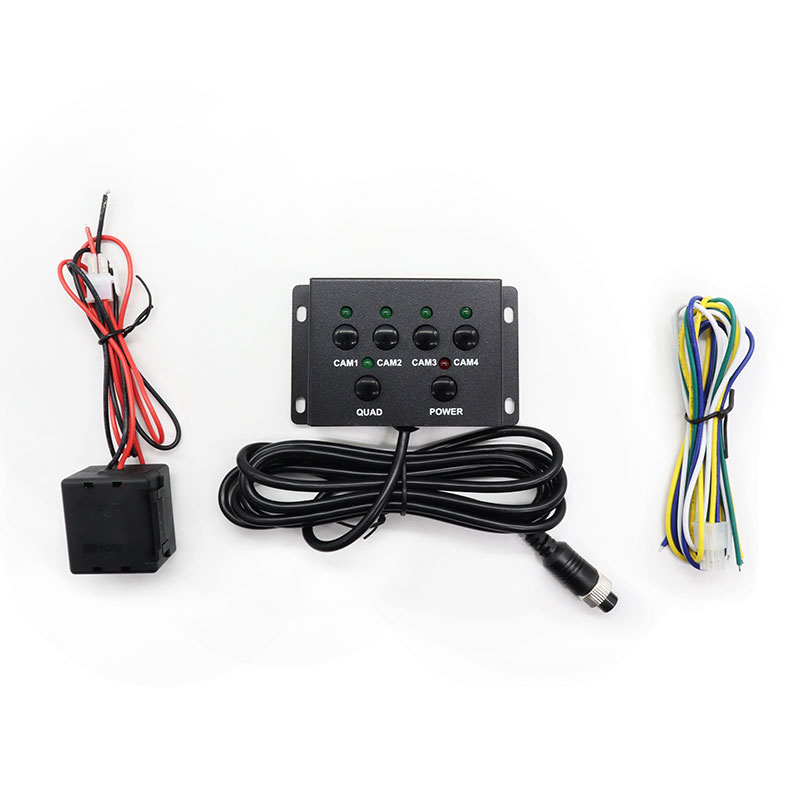

Kameravalg: Individuel trigger / manuel valg

Vise: Automatisk skift i fuld skærm

Skærmprioritet: CAM1 / CAM2 / CAM3 / CAM4

Billedindstilling: Normal / Spejl

Trigger funktion: Individuel kameraudløser

Udløser returforsinkelse: Ca. 2 sekunder

Videoformat: PAL / NTSC

Lyd: Lydoutput understøttet

Strømudgang: 12V til kameraer og LCD

Arbejdsspænding: 9V-32V

Beskyttelse: Højspænding / Lavspænding / Overbelastningsbeskyttelse

Videoudgangsstik: RCA / 4P Aviation

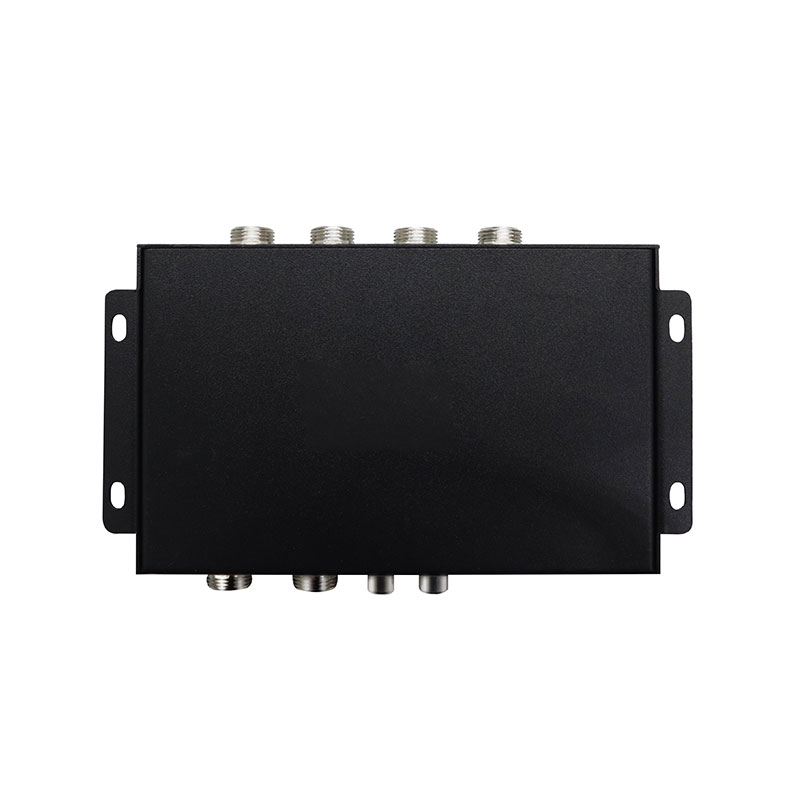

Dimension: 155 × 87 × 32 mm

Applikationsscenarier

1. Lastbil kamerasystem

Controlleren kan forbinde flere kameraer til et lastbilkamerasystem, inklusive front-, bag- og sidekameraer.

2. Overvågning af erhvervskøretøjer

Velegnet til videoovervågningssystemer til erhvervskøretøjer, hvor flere kameraer skal forbindes til en køretøjsskærm.

Ansøgninger kan omfatte:

• Leveringsvogne
• Logistikkøretøjer
• Servicebiler
• Brugskøretøjer
• Erhvervsvogne
• Bus kamera system

4CH videocontrolleren kan integreres i buskamerasystemer til front-, bag- og sideovervågning.

3. Entreprenørkøretøj

Velegnet til bygge- og specialkøretøjer, der kræver flere kameravisninger rundt om køretøjet.

Eksempler omfatter:

• Dumpere
• Betonblandervogne
• Gravemaskiner
• Hjullæssere
• Specialkøretøjer
• Bakkamerasystem

Controlleren kan bruges som en backup-kamera-controller til automatisk at vise bagkameraet, når en omvendt trigger aktiveres.

4. Multi-Camera Monitoring System

Til køretøjer, der kræver flere betragtningsvinkler, giver multikamera-videocontrolleren centraliseret kameraskift og skærmstyring.

Typisk køretøjskamerakonfiguration

Typisk køretøjssystem med 4 kameraer:

• CAM1 → Front View-kamera
• CAM2 → Set bagfra / Backup-kamera
• CAM3 → Venstre sidekamera
• CAM4 → Højre sidekamera

Kontrollere:

Trigger Wire / Manuelt valg

Vise: Automatisk skift i fuld skærm

Billede: Normal / Spejl Valgbar

Video: CVBS

Magt: 9-32V

FAQ

Q1: Hvor mange kameraer kan denne videokontrolboks understøtte?

Controlleren understøtter 4 CVBS-kameraindgange.

Q2: Kan hvert kamera udløses separat?

Ja. Hvert kamera kan udløses individuelt gennem triggerledningen.

Q3: Kan kameraet automatisk vise i fuld skærm?

Ja. Når det tilsvarende triggersignal er aktiveret, kan det valgte kamera automatisk skifte til fuldskærmsvisning.

Q4: Kan jeg manuelt vælge kameraet?

Ja. Enhver af de fire kamerakanaler kan vælges via kontrolfunktionen.

Q5: Kan hvert kamera bruge en anden spejlindstilling?

Ja. Hver kanal understøtter uafhængige normal- eller spejlbilledeindstillinger.

Q6: Hvilke køretøjer kan bruge denne controller?

Det kan bruges til lastbiler, busser, erhvervskøretøjer, entreprenørkøretøjer, specialkøretøjer og flådekamerasystemer.

Q7: Understøtter den 24V-køretøjer?

Ja. Arbejdsspændingen er 9–32V, hvilket gør den velegnet til både 12V og 24V køretøjsapplikationer.

Q8: Understøtter controlleren PAL og NTSC?

Ja. Både PAL- og NTSC-videoformater understøttes.

Q9: Understøtter det lyd?

Ja. Controlleren understøtter lydoutput.

Q10: Hvad sker der, efter at triggeren er annulleret?

Efter at triggeren er annulleret, kan billedet forblive i ca. 2 sekunder, før det vender tilbage til den forrige visningstilstand.
